Опис

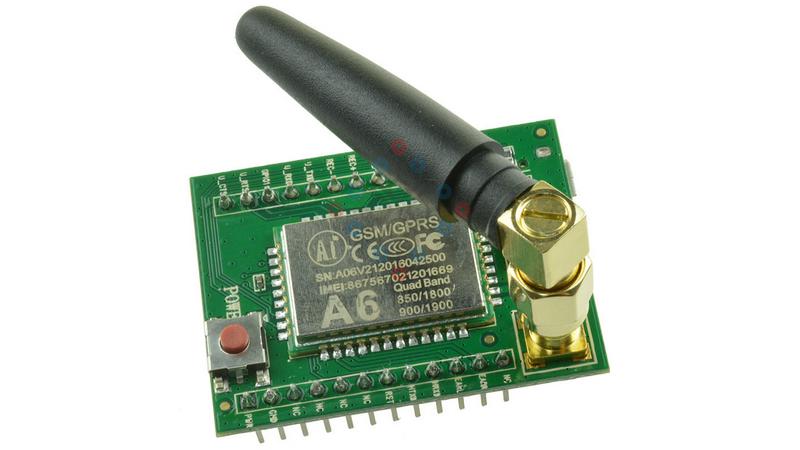

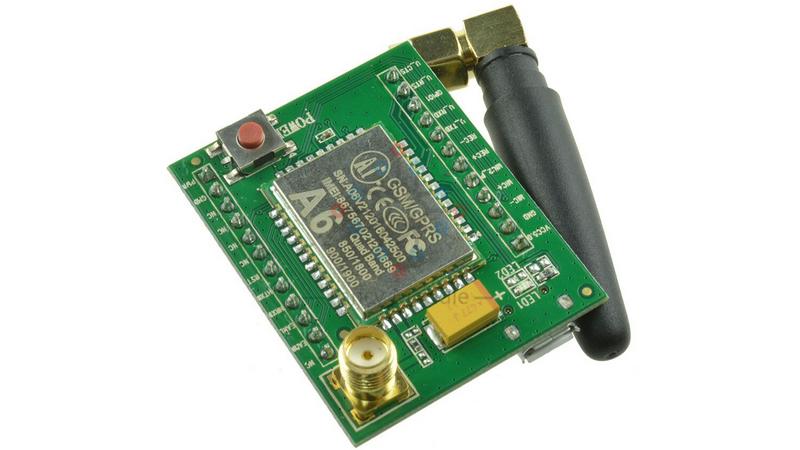

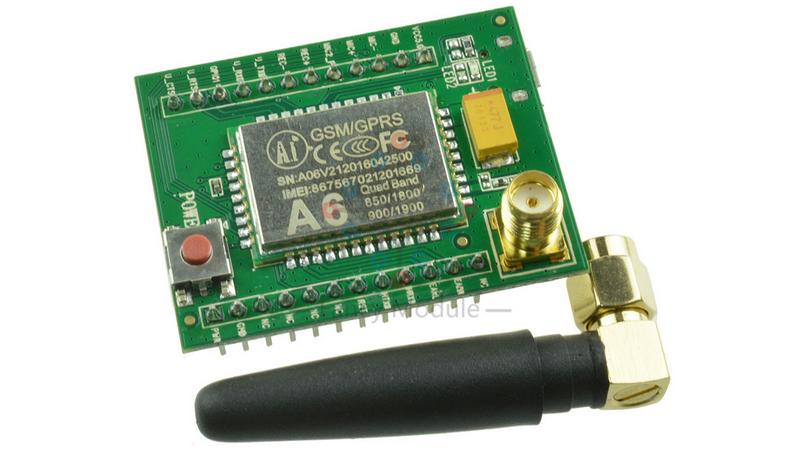

Пробний запуск нового GSM модуля A6. Модуль сумісний з українськими стільниковими операторами, споживає менше струму, продається на платі із зовнішнім живленням від 5В.

Підключення

Для підключення модуля до комп'ютера знадобиться:

GSM / GPRS модуль Ai-Thinker A6
Перетворювач USB TTL UART на базі FTDI
USB кабель A-Mini
Кабелю Dupont мама-мама

Далі

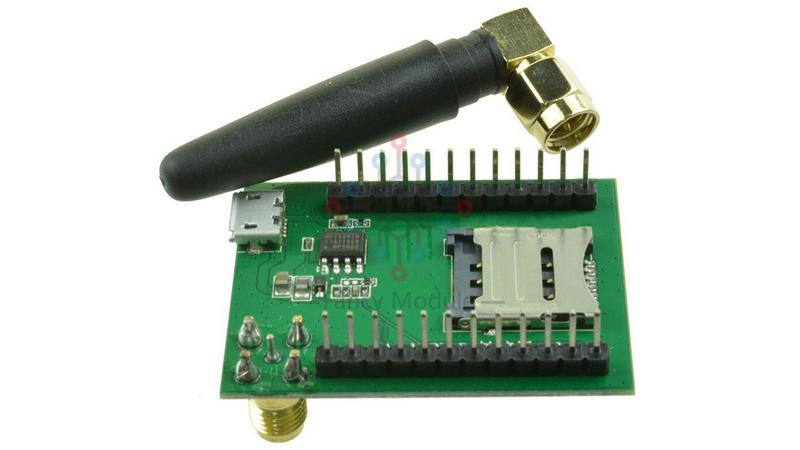

Вставляємо сімкарту в модуль (запит ПІН-коду у мене вимкнений)
З'єднуємо модуль A6 c FTDI конвертером за наступною схемою:
A6 (vcc5) -> FTDI (vcc)
A6 (gnd) -> FTDI (gnd)
A6 (rx) -> FTDI (tx)
A6 (tx) -> FTDI (rx)

На комп'ютері запускаємо термінальну програму, наприклад МОНІТОР ПОРТУ в Arduino IDE. Вибираємо швидкість порту 115200.
Для включення залишиться натиснути кнопку POWER на модулі не менш 2 сек. і далі працювати в терміналі
Після включення в терміналі з'являться різні інформаційні рядки. Для перегляду версії модуля відправте команду "ATI" (без лапок). Для перегляду рівня сигналу відправте команду "AT + CSQ", з'являться "+ CSQ:" і два числа через кому, перше число і є рівень. Значення в діапазоні від 2 до 30 (чим більше тим краще).

Енергоспоживання

В ході експериментів з модулем A6 зауважив, йому досить було ЗУ для мобільного 5В / 550мА зі шнуром USB-micro. Контакти були з'єднані через макетну плату і кабелю Dupont. У схемі був сам GSM модуль A6 + Arduino Nano + датчик температури DS18B20 + Реле 5В 1канальное, при цьому споживання струму всієї схеми спостерігав через USB Doctor:

У режимі простою - від 40 до 80мА (реле відкрито)
При прийомі дзвінка або відправлення СМС - від 80 до 200мА (реле замкнуто)

Примітки

Модуль може автоматично підлаштовуватися під таку швидкість обміну: 2400, 4800, 9600, 14400, 19200, 28800, 33600, 38400, 57600, 115200, 230400, 460800, 921600. За замовчуванням швидкість модуля 115200, Якщо хочете працювати на швидкості, наприклад, 9600 , то після включення модуля прийдеться близько 3 секунд посилати команду "AT" або іншу і модуль зрозуміє, що з ним хочуть спілкуватися на цій швидкості.

На Arduino Pro mini 3.3V SoftwareSerial у мене не зміг спілкуватися на швидкості 115200, довелося користуватися 9600.
