Опис

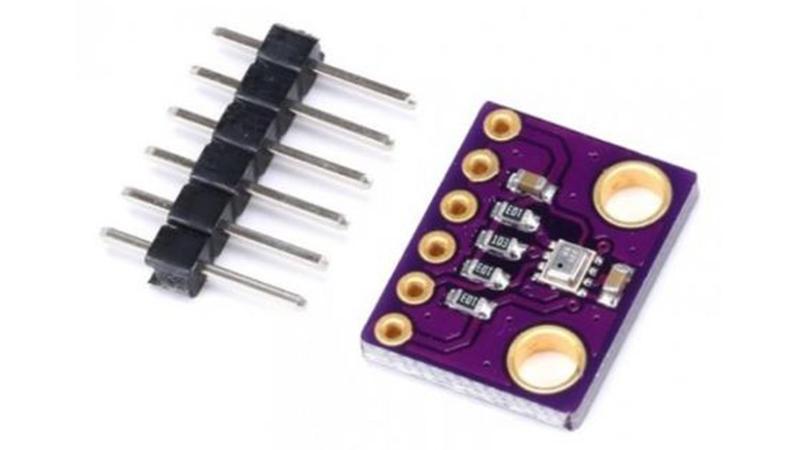

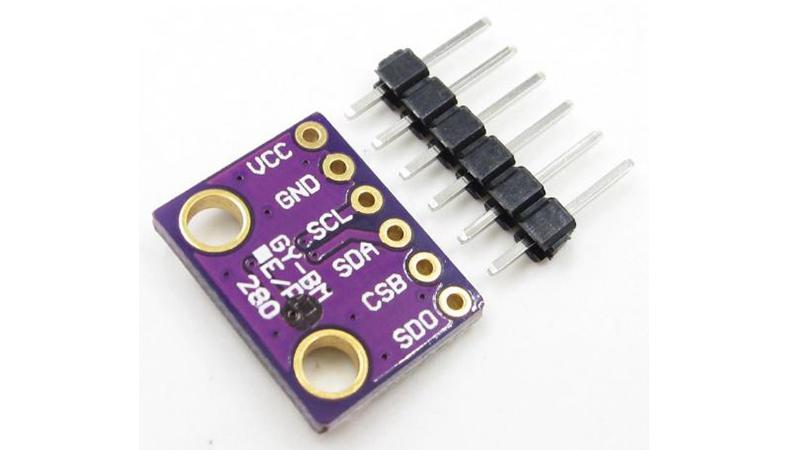

Модуль BMP280 включає високоточний датчик атмосферного тиску Bosch BMP280 нового покоління, який прийшов на заміну BMP085, BMP180 і BMP183. Новий барометр BMP280 дозволяє вимірювати не тільки тиск, а й температуру. Так само модуль відрізняється низьким енергоспоживанням. Цей датчик підходить для всіх видів зондування погоди. Модуль може працювати як з шиною I2C, так і з шиною SPI. Точність вимірювання барометричного тиску 1 гПа. Точність вимірювання температури 1 ° C. Завдяки високій точності модуль можна використовувати як висотомір, з точністю вимірювання до 1 метра.
Розмір корпусу датчика істотно зменшився в порівнянні з аналогами. Його 8-контактний корпус має розміри 2 × 2.5мм і висоту 0.95мм. Це вимагає акуратності і деякого досвіду при монтажі. Датчик має інтерфейси I2C і SPI. (BMP085 має тільки I2C, BMP180 були моделі з I2C або SPI). У BMP280 істотно поліпшили температурну стабільність і збільшили дозвіл АЦП до 20 біт для температури і тиску.
BMP280 має три режими роботи:
- SLEEP - режим сну.
- FORCED - режим аналогічний BMP085 і BMP180. Тобто, дали команду на вимір, почекали, вважали значення, датчик перейшов в сплячий режим.
- NORMAL - цей режим найбільш цікавий і заганяє датчик в циклічну роботу. Тобто, він самостійно через певний час, яке можна задати, виходить з режиму сну і виконує вимірювання, зберігає дані в регістри пам'яті і знову засинає на зазначений час.
Область застосування
Модуль може бути використаний:
- в навігаційних приладах
- висотомір, так само і в приміщеннях: наприклад можна отримувати дані по положенню кабіни ліфти
- в метео станції
- варіометр - вимірювання швидкості по вертикалі
- ідеальний модуль для квадрокоптера
Технічні характеристики
Діапазон вимірювання тиску: 300-100hPa
Діапазон вимірювання температури: -40 - +85 ° C
Середнє енергоспоживання: під час вимірювань 2.74 μA, в сплячому режимі: 0.1 μA
Середній час вимірювання: 5.5 msec
Робоча напруга: VDDIO 1.2 - 3.6 V, VDD 1.71 - 3.6 V
Точність вимірювання: Тиск - 0.01 hPa (<10 cm), Температура - 0.01 ° C
Температурний коффіціент зміщення: ± 0.12 hPa (середній), еквівалент 1 метра
Інтерфейс підключення: шини I²C і SPI
Габаритний розмір: 152 * 120 мм.
