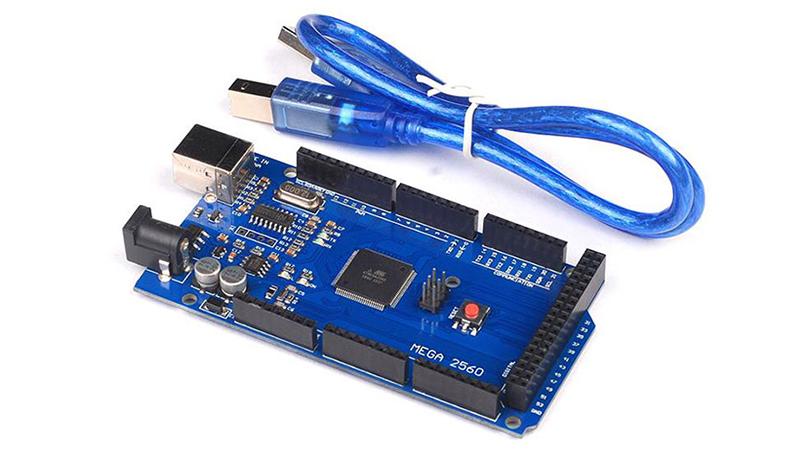

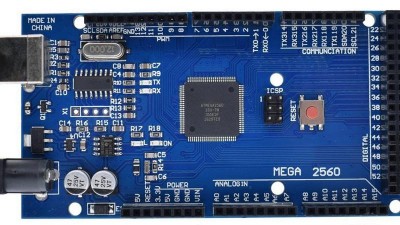

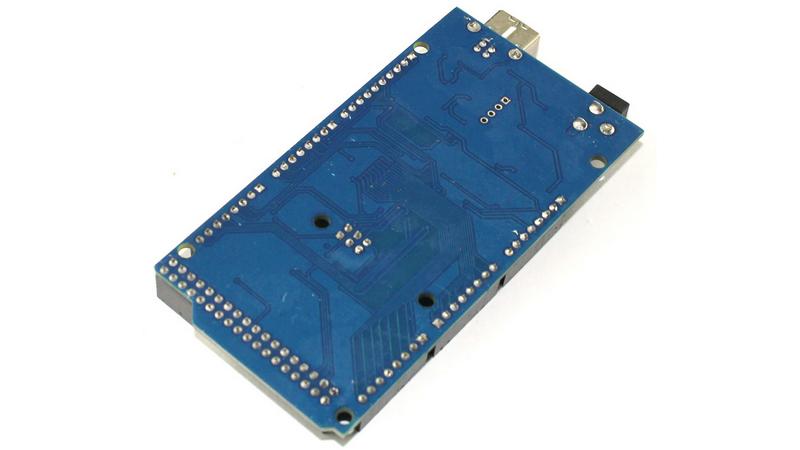

Arduino Mega 2560 ATmega2560 R3 (11281)
  • Код товару:
    11281
  • Доступно:
    25 шт.
  • Переглянули:
    7336 разів
  • Купили:
    139 шт.
703грн
Є в наявності

Опис

Arduino Mega 2560 R3 побудована на базі мікроконтроллера ATMega2560. Це остання версія плати серії Arduino Mega. Сумісна з усіма платами розширення, розробленими для платформ Uno або Duemilanove.

Контроллер призначений для програмування автономних мікропроцесорних об'єктів або може підключатися до програмного забезпечення, що виконується на комп'ютері (наприклад, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контроллер сумісний з усіма платами розширення, розробленими для платформ Uno або Duemilanove.

Передбачений інтерфейс ICSP (внутрішньосхемне програмування) для підключення програматора і перепрограмування вбудованого мікроконтроллера.

Робота контроллера передбачена при живленні плати 5 В. При напрузі живлення нижче 7В, вивід 5V може видавати менш 5В і це може привести до нестабільної роботи. Якщо використовувати напругу вище 12В регулятор напруги може перегрітися і пошкодити контроллер. Рекомендований діапазон напруги живлення 7 - 12В. Зовнішнє живлення контроллера може подаватися через блок живлення або від батареї. Дроти від батареї підключаються до виводів Gnd і Vin роз'єму живлення.

Роз'єми живлення

  • VIN - вхід використовується для подачі живлення від зовнішнього джерела.
  • 5V - регульоване джерело напруги, використовуване для живлення мікроконтроллера і компонентів на платі.
  • 3.3V - напруга на виводі 3,3 В, генероване вбудованим регулювальником на платі. Максимальне споживання струму 50 мА.
  • GND - виводи заземлення.

Технічні характеристики

  • Мікроконтроллер ATmega2560
  • Робоча напруга 5В
  • Вхідна напруга (рекомендоване) 7-12В
  • Вхідна напруга (граничне) 6-20В
  • Цифрові Входи/Виходи 54 (15 з яких можуть работат також як виходи ШИМ)
  • Аналогові входи 16
  • Постійний струм через вхід/вихід 40 mA
  • Постійний струм для виводу 3.3 В 50 mA
  • Флеш-пам'ять 256 KB
