4-канальне бездротове реле KR1204 12В для дому, пульт (20744)

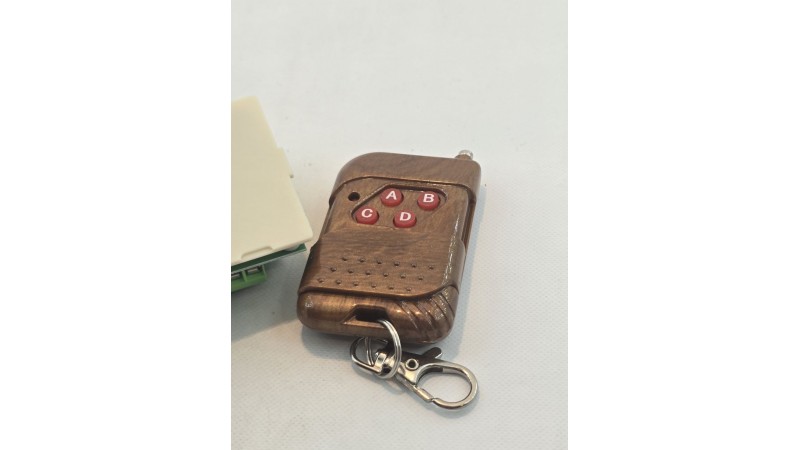

4-канальне бездротове реле 12В, використовується для керування освітленням, двигуном, дверима чи воротами, домашньою електронікою на відстані за допомогою компактного пульта дистанційного керування двома кнопками. При натисканні кнопки на пульті спалахує червоний світлодіод.

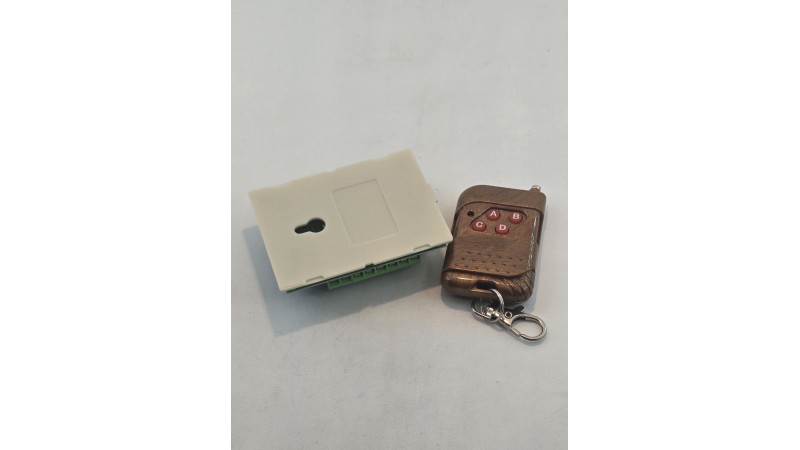

Модуль виконаний у пластиковому корпусі білого кольору, у вигляді коробочки, що складається з двох з'єднаних стулок з засувками, вони легко відкриваються без застосування інструментів. З боків є отвори для проводів.

Перед початком підключення, для зручності модуль можна вийняти з корпусу. Потім потрібно підключити до висновків модуля DC+ та DC-живлення від 6 до 30В постійного струму. Під час натискання кнопки на пульті на платі спалахує червоний світлодіод і реле спрацьовує. Також на платі встановлена ​​кнопка для приєднання нових брелоків або обнулення наявних.

Для підключення приладів, що комутуються, до реле на платі встановлено дванадцять клем з гвинтовими затискачами, позначені від 1 до 12.

Для отримання сигналів від пульта дистанційного керування використовується радіо модуль, який працює на частоті 433 MГц

Характеристики та опис

Стан

Нове

Тип

Модуль

Характеристики:

модель: KR1204;

напруга живлення: DC 12В;

робоча частота: 433 МГц;

максимальна напруга, що комутується: AC 250 В, DC 28В;

максимальний струм, що комутується: до 10А (рекомендуємо 8А);

дальність роботи пульта: до 100 метрів на повністю відкритому просторі (у приміщенні результат буде значно меншим);

стан контактів: нормально розімкнене/замкнене;

кількість каналів: 4;

кількість кнопок на пульті дистанційного керування: 4;

розміри корпусу реле: 135 х 42 х 23 мм;

розмір плати реле: 74 х 54 мм;
