Опис

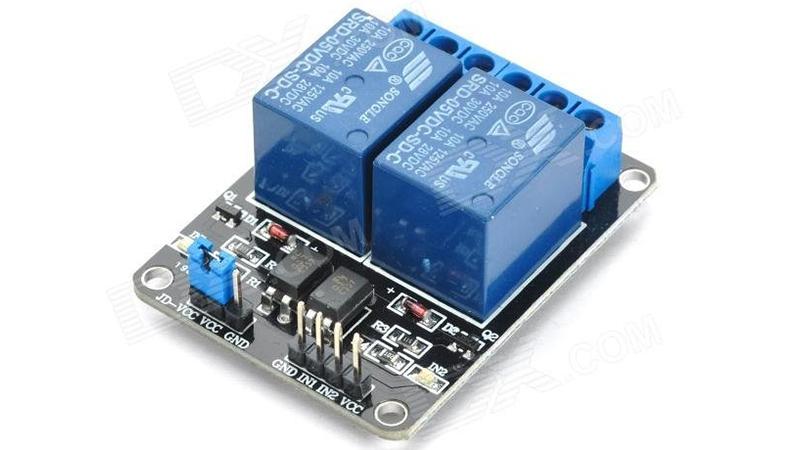

2-канальний модуль реле 5V для Arduino PIC ARM AVR використовується для управління різними приладами з великим вхідним током.Стандартний інтерфейс, через який можна управляти релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера.

Для використання релейного модуля необхідно підключити керований пристрій. Потім потрібно підключити живлення 5В до висновків Vcc і Gnd модуля. Потім до керуючих висновків ln1 - ln2 релейного модуля потрібно підключити мікроконтролер, комп'ютер або інше управляючий пристрій і приступати до роботи. До кожного з 2 реле підключений червоний світлодіод, який буде світитися, коли реле включено.

Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого мікропроцесорного керуючого пристрою. На платі релейного модуля є джампер для перемикання між Gnd-Vcc і Vcc-JDVcc (5В Arduino і 5В джерела живлення).

Релейний модуль має два інтерфейси - для підключення керуючого пристрою (мікроконтролера, комп'ютера) і для підключення керованих приладів до реле: для підключення релейного модуля до пристрою використовується 4-піновий інтерфейс. Контакти GND і VCC для підключення +5, висновки ln1 - ln2 для підключення керуючого сигналу. для підключення керованих приладів до реле на платі присутній 6 контактів-затискачів (по 3 на кожне реле).

Живлення релейного модуля здійснюється або від керуючого пристрою, або від зовнішніх джерел живлення (блоків живлення, батарей). Якщо вам потрібна повна оптична ізоляція підключіть Vcc до виходу +5 Arduino, але не підключайтеся до Gnd. Приберіть джампер Vcc to JDVcc. Підключіть окремі +5 до висновку JDVcc і Gnd з плати - це дасть живлення для транзисторів і обмотки реле.

Якщо ж вам достатньо ізоляції реле то можна просто живити модуль від висновків Arduino + 5В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.

Струм навантаження: до 10А
Напруга навантаження: DC - до 30В, AC - до 250В
Вмонтований захист
Pабочий ток реле: 15 - 20 мА
Керуюча напруга реле: 5В
Габарити: 49.3 х 38.2 х 20.0 мм
Вага: 30 г
